توضیحات

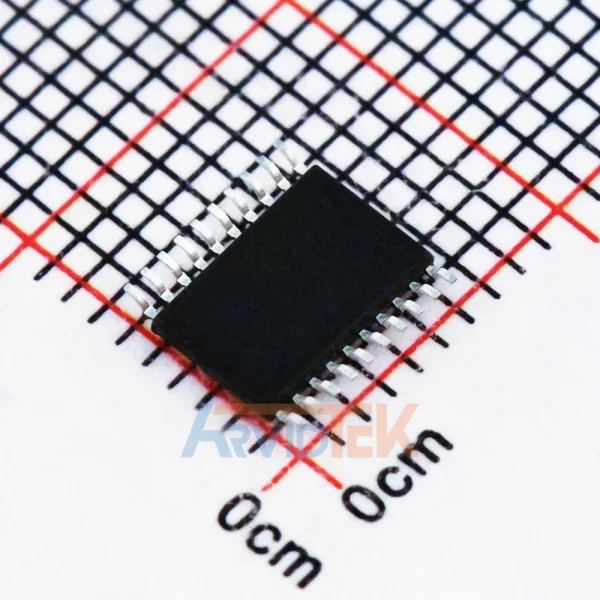

CH347 یک چیپ مبدل باس USB با سرعت بالا است که از طریق باس USB رابطهای سریال غیرهمزمان، رابط سریال همزمان I2C، رابط سریال همزمان SPI و رابط JTAG را فراهم میکند.
در حالت رابط سریال غیرهمزمان، CH347 دو پورت سریال با سرعت بالا ارائه میدهد که از کنترل فعالسازی گیرنده RS485، کنترل جریان سختافزاری و سیگنالهای معمول MODEM پشتیبانی میکند. این ویژگیها برای گسترش پورتهای سریال غیرهمزمان برای کامپیوتر یا ارتقاء مستقیم دستگاههای سریال معمولی یا MCU به باس USB استفاده میشود.
در حالت رابط سریال همزمان، CH347 یک رابط I2C دو سیمه (SCL، SDA) و یک رابط SPI چهار سیمه (SCS، SCK/CLK، MISO/SDI/DIN، MOSI/SDO/DOUT) ارائه میدهد که برای گسترش رابطهای سریال همزمان دو سیمه یا چهار سیمه برای کامپیوتر به منظور کار با EEPROM، FLASH و حسگرها استفاده میشود.
در حالت رابط JTAG، CH347 یک رابط JTAG ارائه میدهد که از رابطهای 4/5/6 سیمه (TMS، TCK، TDI، TDO، TRST و SRST) پشتیبانی میکند و برای گسترش رابط JTAG برای کامپیوتر به منظور کار با دستگاههایی مانند CPU، DSP، FPGA و CPLD استفاده میشود.
در حالت رابط SWD، CH347 یک رابط SWD (SWDCLK، SWDIO) ارائه میدهد که برای گسترش رابط SWD برای کامپیوترها به منظور کار با دستگاههایی مانند ARM MCUها و CPUها استفاده میشود.
توضیحات تکمیلی
| Category | Interface/USB Converters |
|---|---|
| Manufacturer | WCH(Jiangsu Qin Heng) |
| Package | TSSOP-20 |
| Number of Channels | 2 |
| Data Rate | 9Mbps |
| Applications Function | USB to UART;USB to I2C;USB to SPI;USB to JTAG |
| Voltage - Supply | 3V;3.3V;3.6V |
| Operating Temperature | -40℃~+85℃ |
| Protocol | USB 2.0 |
