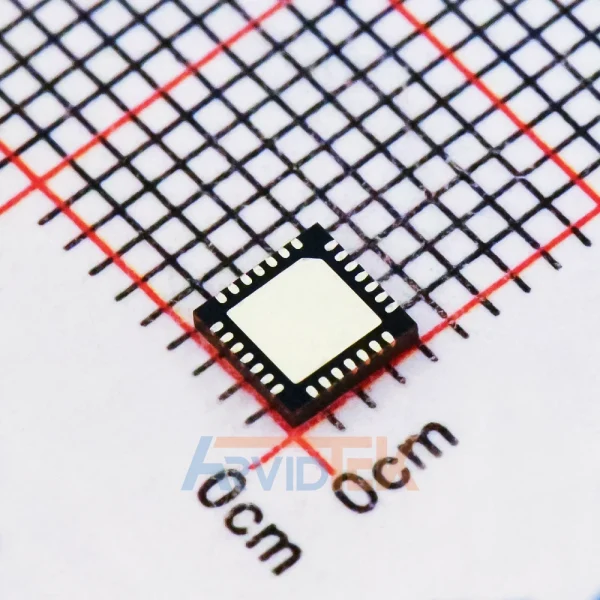

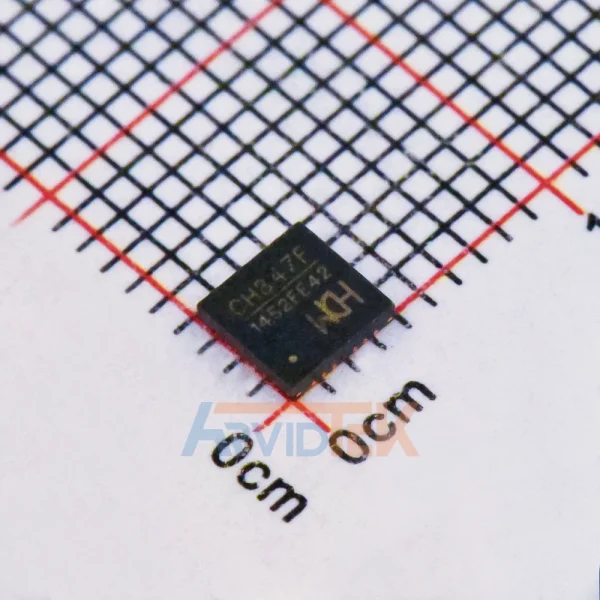

CH347F

توضیحات

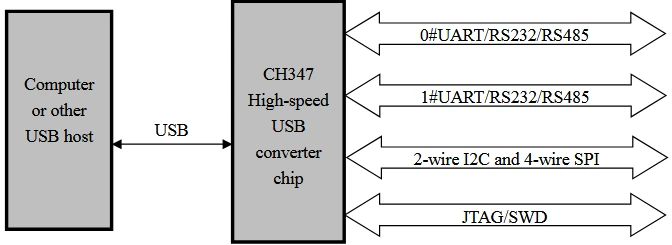

CH347 یک چیپ مبدل باس USB با سرعت بالا است که رابط سریال همزمان UART، I2C و SPI و همچنین رابط JTAG را از طریق باس USB فراهم می‌کند.
در حالت UART، CH347 دو پورت سریال با سرعت بالا ارائه می‌دهد، از کنترل فعال‌سازی گیرنده RS485 UART، کنترل جریان سخت‌افزاری و سیگنال‌های معمول MODEM پشتیبانی می‌کند و برای گسترش پورت‌های سریال برای کامپیوتر یا ارتقاء مستقیم از دستگاه‌های سریال معمولی یا MCU به باس USB استفاده می‌شود.
در حالت رابط سریال همزمان، CH347 یک رابط I2C دو سیمه (SCL، SDA) و یک رابط SPI چهار سیمه (SCS، SCK/CLK، MISO/SDI/DIN، MOSI/SDO/DOUT) ارائه می‌دهد تا پورت سریال همزمان دو سیمه یا چهار سیمه را برای کامپیوتر برای کار با EEPROM، FLASH، حسگرها و غیره گسترش دهد.
در حالت JTAG، CH347 یک رابط JTAG ارائه می‌دهد که از یک رابط 4/5/6 س یمه (TMS، TCK، TDI، TDO، TRST و SRST) پشتیبانی می‌کند تا رابط JTAG را برای کامپیوتر برای کار با دستگاه‌هایی مانند CPU، DSP، FPGA و CPLD گسترش دهد.
در حالت SWD، CH347 یک رابط SWD (SWDCLK، SWDIO) برای گسترش رابط SWD برای کامپیوترها به منظور کار با دستگاه‌هایی مانند ARM MCUها و CPUها ارائه می‌دهد.
