توضیحات

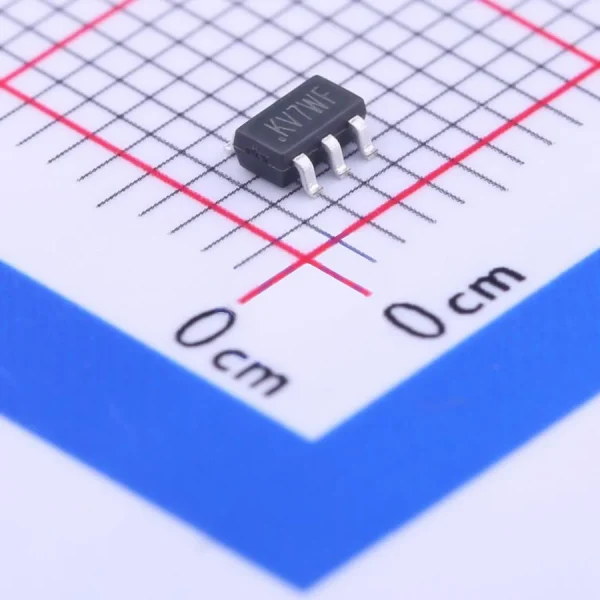

آیسی SY8089 یک رگولاتور DC-DC با کارایی بالا و فرکانس بالا است که به صورت همزمان (synchronous) عمل میکند و قادر است تا 2 آمپر جریان خروجی ارائه دهد. این رگولاتور در یک محدوده ولتاژ ورودی وسیع از 2.7 ولت تا 5.5 ولت کار میکند و سوئیچ اصلی و سوئیچ همزمان را با مقاومت پایین RDS(ON) یکپارچه کرده است تا تلفات هدایت را به حداقل برساند.
ویژگیها
- مقاومت پایین RDS(ON) برای سوئیچهای داخلی: 110 میلیاهم برای سوئیچ بالا و 80 میلیاهم برای سوئیچ پایین.
- محدوده ولتاژ ورودی: 2.7 تا 5.5 ولت.
- قابلیت جریان بار: 2 آمپر به صورت مداوم و 3 آمپر به صورت پیک.
- فرکانس سوئیچینگ 1 مگاهرتز که باعث کاهش اندازه اجزای خارجی میشود.
- نرمافزار داخلی Softstart که جریان راهاندازی را محدود میکند.
- حفاظت در برابر اتصال کوتاه
- بستهبندی: SOT23-5
کاربرد

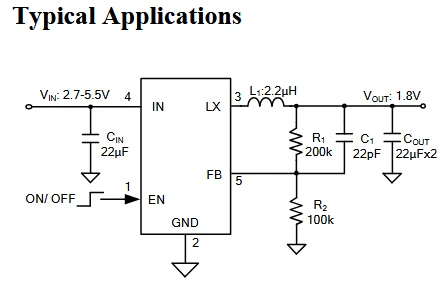

این رگولاتورها در کاربردهای مختلفی مانند تلویزیونهای LCD، ستتاپ باکسها، نوتبوکهای کوچک و روترها استفاده میشوند. از مدار زیر میتوانید برای راه اندازی این تراشه استفاده نمایید.
توضیحات تکمیلی
| Synchronous Rectification | Yes |
|---|---|
| Function | Step-down type |
| Operating Temperature | -40℃ – +125℃ |
| Number of Outputs | 1 |
| Switching Frequency | 1.5MHz |
| Switch tube (built-in/external) | Built-in |
| Output Current | 2A |
| Input Voltage | 2.5V – 5.5V |
2409291603_Silergy-Corp-SY8089AAAC_C78988.pdf
(pdf, 1648KB)
datasheet
